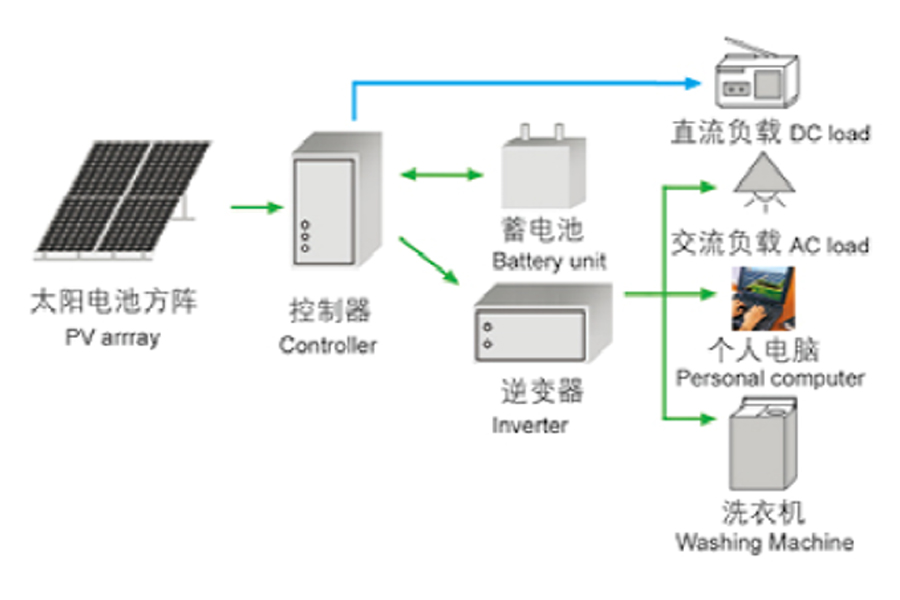

مخطط نظام توليد الطاقة الشمسية خارج الشبكة

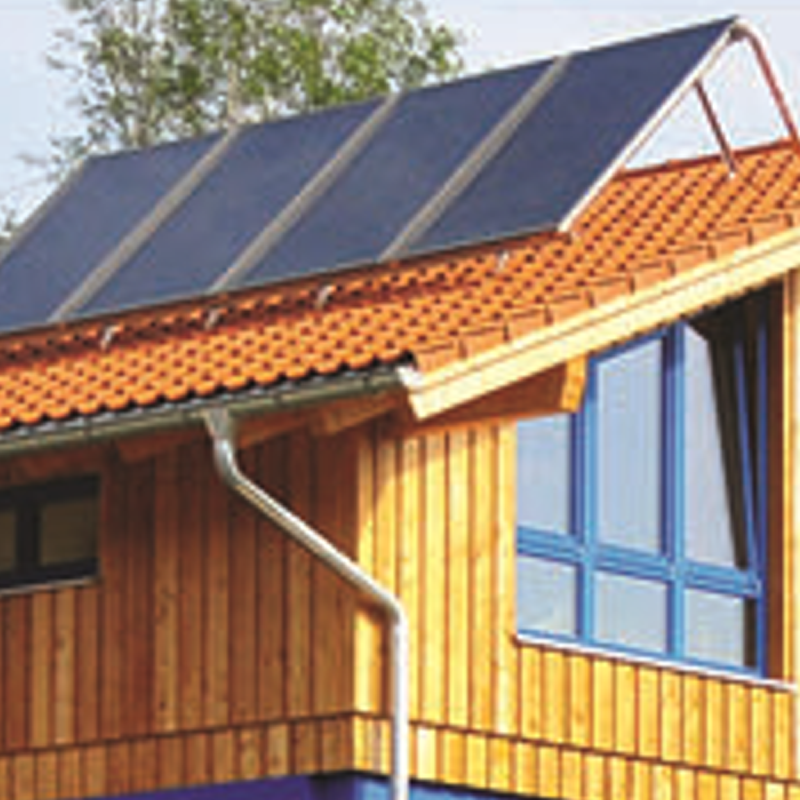

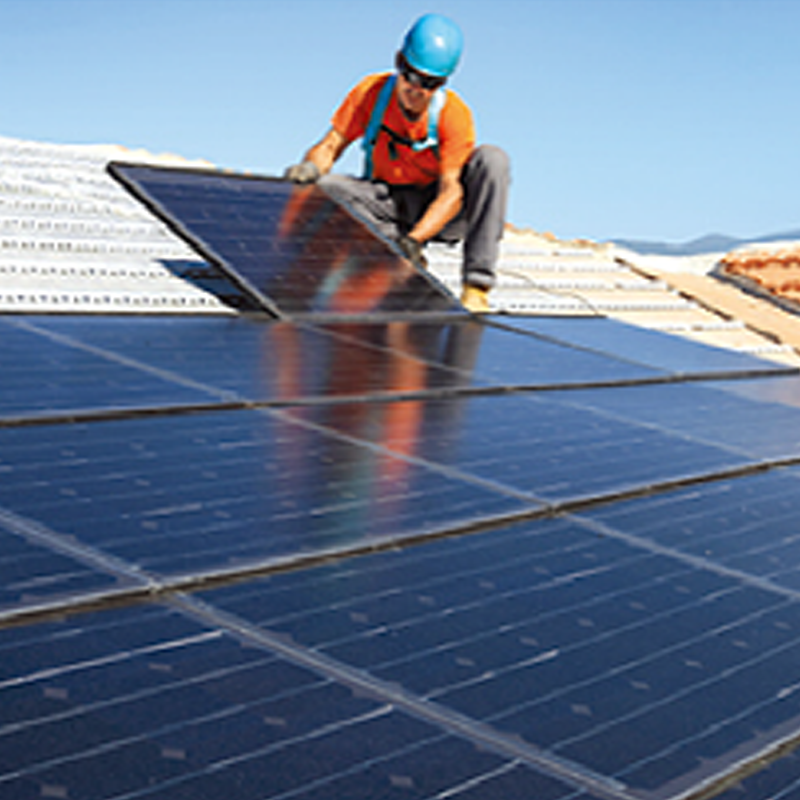

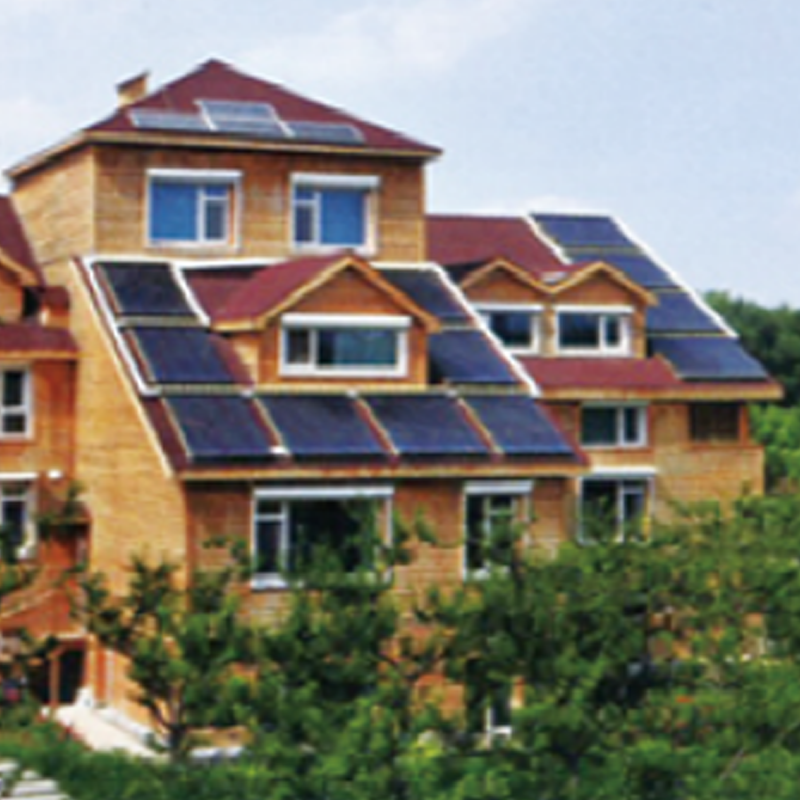

نظام توليد الطاقة من الشبكة الشمسية الكهروضوئية (Pv) على السطح
النظام مناسب للفيلات والشقق المستقلة الموفرة للطاقة وما إلى ذلك. من خلال الاستمتاع ببيع الكهرباء وشراء فرق سعر الكهرباء، استمتع بميزة تكلفة بناء أكثر معقولية.
| تثبيت النظام |
تعليمات |
| مجموعة الألواح الشمسية |
20 كيلو وات |
| عاكس متصل بالشبكة |
التحكم الجماعي |

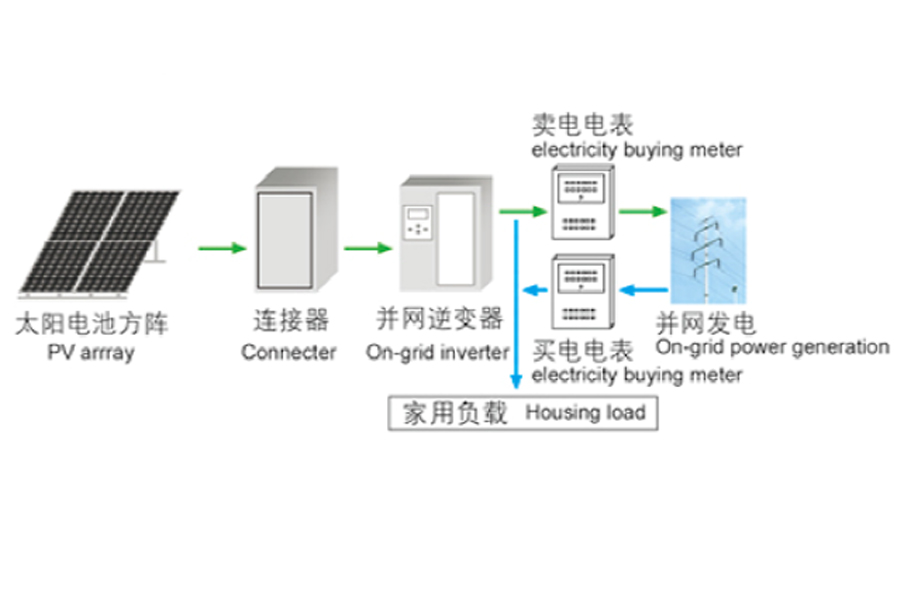

نظام توليد الطاقة الشمسية
نظام الطاقة الكهروضوئية المتصل بالشبكة، من خلال الضوء إلى الكهرباء، بدون تخزين طاقة البطارية، يتم جلب العاكس المتصل بالشبكة مباشرة إلى شبكة الكهرباء. يعد توليد الطاقة الشمسية الكهروضوئية المتصلة بالشبكة هو اتجاه التطوير الذي يمثل الأكثر جاذبية في تقنيات استخدام الطاقة في القرن الحادي والعشرين. عاكس متصل بالشبكة مزود بتقنية تتبع نقطة الطاقة القصوى، لتعظيم الخلايا الكهروضوئية لتحويل الطاقة الكهربائية إلى الشبكة.

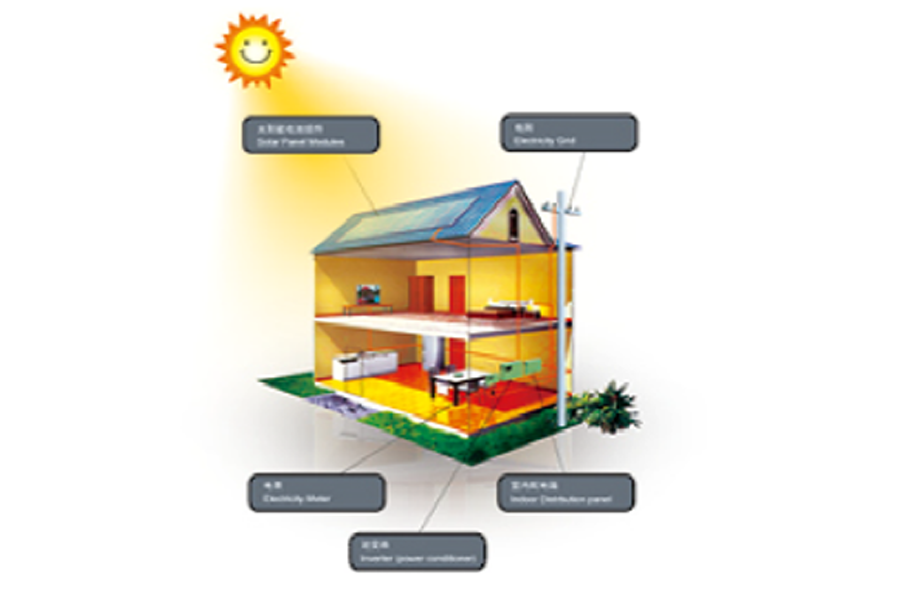

يتكون النظام الكهروضوئي المتصل بالشبكة من وحدات كهروضوئية وعاكس متصل بالشبكة وأجهزة قياس ومكونات نظام التوزيع. يمكن تحويل الطاقة الشمسية من خلال وحدات الطاقة الكهروضوئية إلى طاقة تيار مستمر، ومن خلال العاكس المتصل بالشبكة مع طاقة التيار المستمر إلى نفس التردد، وتيار الموجة الجيبية في الطور، وجزء من الحمل إلى مصدر الطاقة المحلي، والكهرباء الفائضة التي يتم تغذيتها إلى الشبكة. سيتم إصدار منظم طاقة داخلي عاكس متصل بالشبكة بواسطة الخلايا الشمسية لتعظيم الطاقة مرة أخرى إلى الشبكة، لأن الشبكة نفسها يمكنها امتصاص الطاقة الهائلة، وبالتالي، لا توجد شبكة إضافية لنظام طاقة البطارية، وبالتالي توفير الاستثمار في النظام، وتقليل الصيانة، مع آفاق تطبيق واسعة!
نظرة عامة على نظام توليد الطاقة المتصل بالشبكة الشمسية

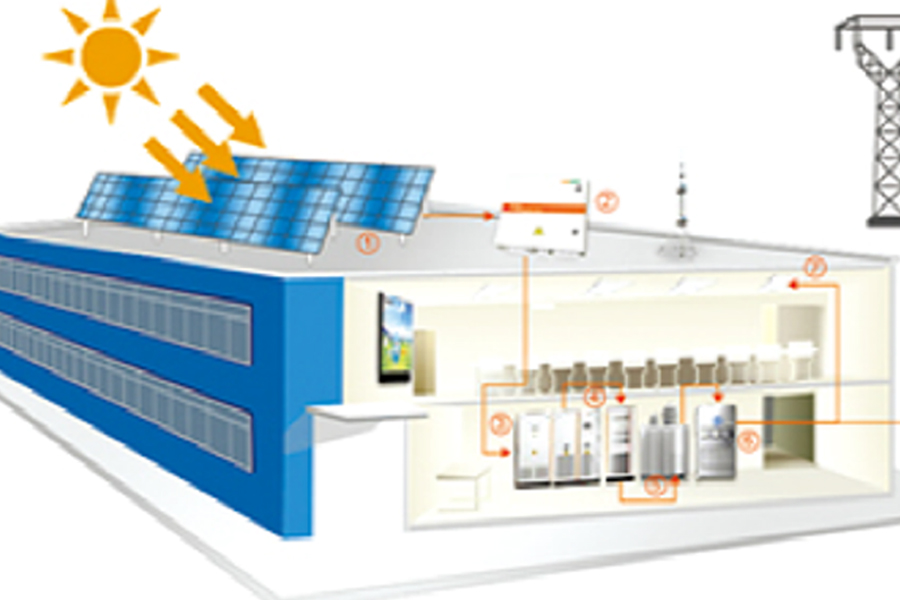

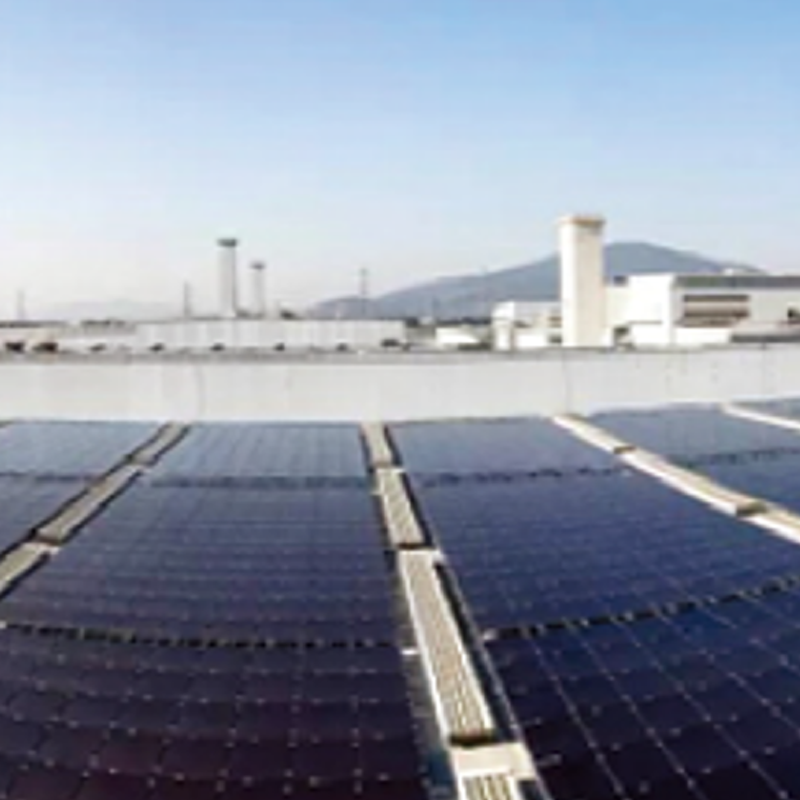

نظام توليد الطاقة من سقف المصنع
استثمار لمرة واحدة، مكاسب مستقرة بنسبة 15% عائد على الاستثمار، 25 عامًا أكثر من بنك المال
التمتع بالإعانات الحكومية والفوائد الاقتصادية العالية وتقليل العبء المالي على المستخدم وتوفير تكاليف الكهرباء
إن تأثير عزل السقف جيد، ولكن الحزن يكمن في تدابير العزل الحراري التقليدية الأخرى
لا تشغل أرضًا للبناء، حد قصير الأجل

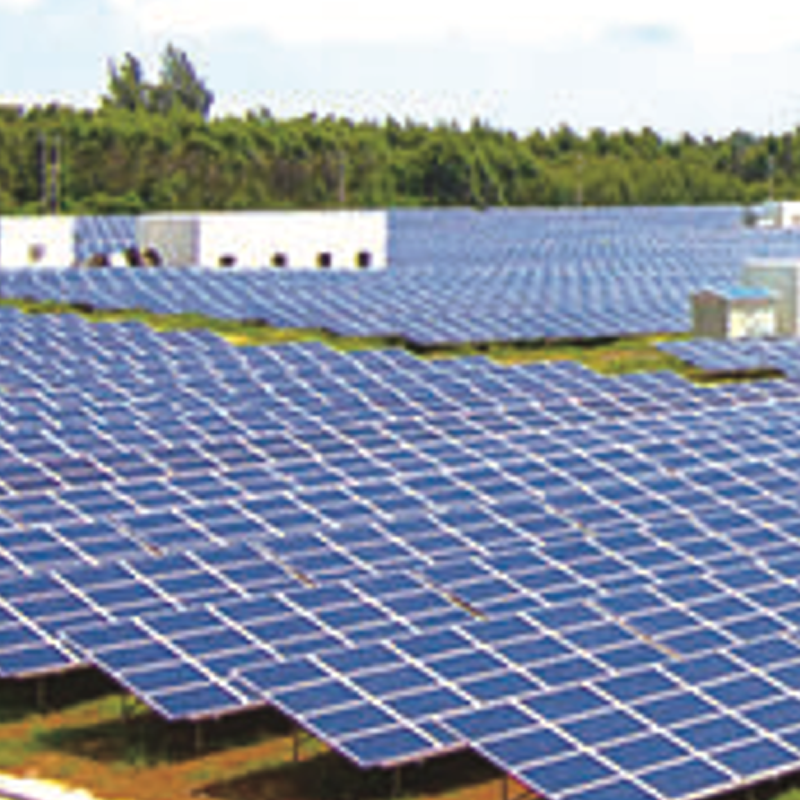

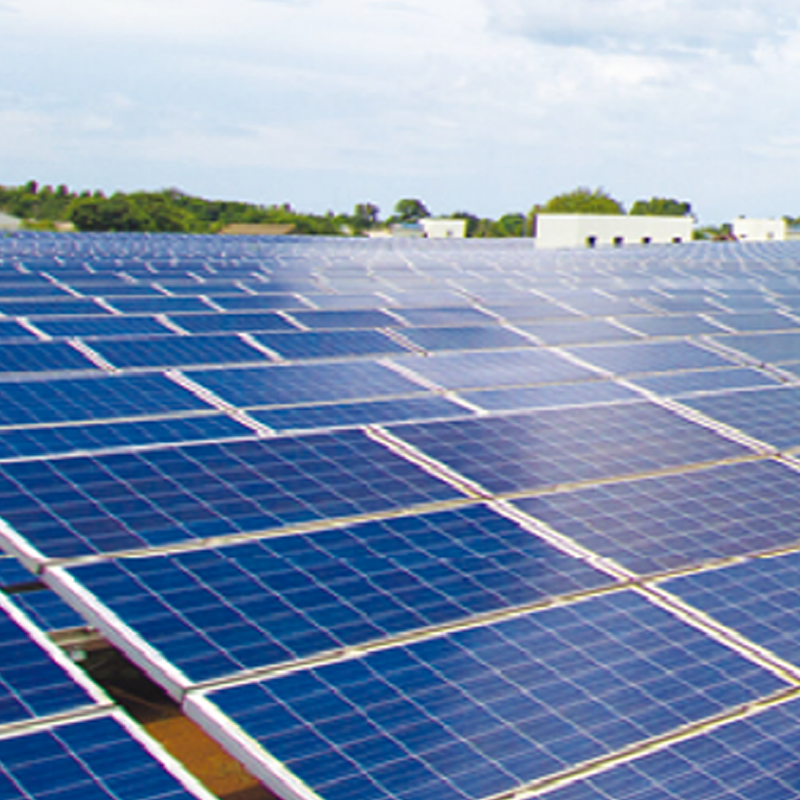

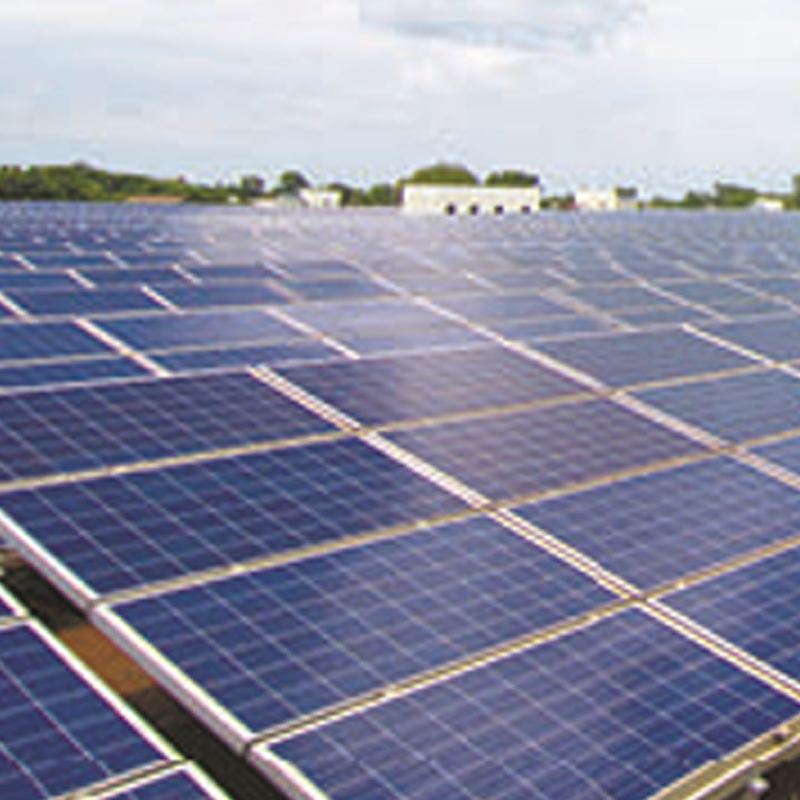

نظام توليد الطاقة الشمسية الكهروضوئية من نوع المحطة
مناسبة لاستهلاك الطاقة في الأيام الكبيرة، ومؤسسات ومؤسسات الكهرباء العليا والمباني التجارية، وما إلى ذلك، مثل ورش العمل الصناعية والتعدينية، والمصانع، والمدارس، والفنادق، ومباني المكاتب، وما إلى ذلك.
الوحدات الكهروضوئية
صندوق التقاطع
عاكس كهروضوئي
مراقبة نظام توليد الطاقة الكهروضوئية
محول
خزانة الشبكة الحلقية
كهرباء المصنع
الشبكة

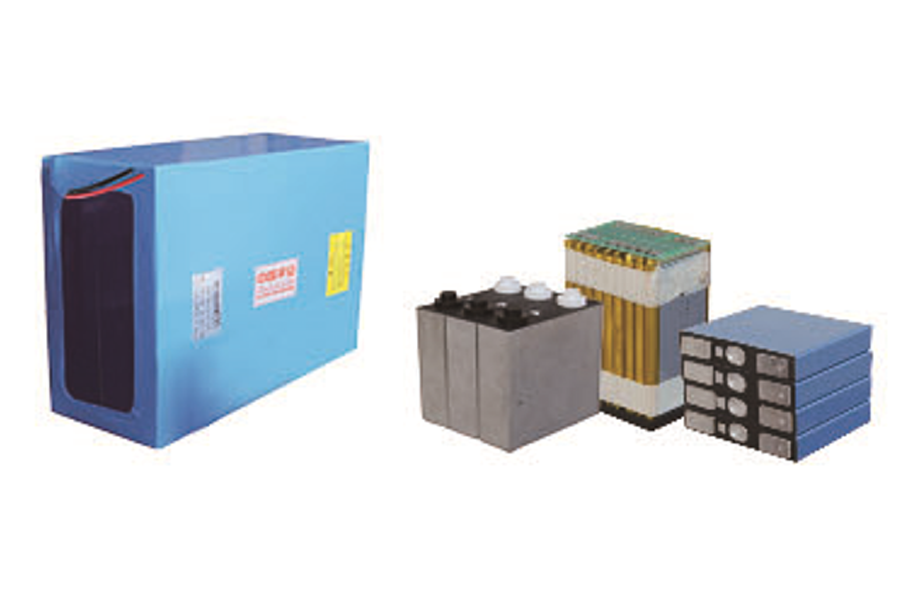

حزمة مربعة ناعمة من بطارية ثلاثة يوان
| المعلمة |
مواصفات |
| نموذج |
TYN-LDC-001 |
| نظام |
الكاثود: NCM (نيكل، كوبالت، منغنيز)؛ الخلية: 3.7 فولت 25 أمبير |
| نظام مواد الخلية |
NCM (النيكل والكوبالت والمنغنيز) |
| أبعاد الخلية |
33.724.213.9 سم |
| الجهد الاسمي للخلية |
3.7 فولت |
| وزن حزمة البطارية |
18.6 كجم ± 0.5 كجم |
| سعة الخلية |
25 أمبير |
| الجهد الاسمي لحزمة البطارية |
12 فولت |
| الحد الأقصى لتيار الشحن/التفريغ للخلية |
48أ |
| سعة حزمة البطارية |
200 أمبير |
| وزن الخلية |
0.475 ± 0.01 كجم |
| تيار شحن/تفريغ حزمة البطارية |
يدعم الشحن والتفريغ بتيار عالي 60 أمبير |
| درجة الحرارة المحيطة لتشغيل الخلية |
نطاق درجة حرارة الشحن: 0~60℃؛ نطاق درجة حرارة التفريغ: -30℃~+60℃ |
| دورة الحياة |
1000 دورة |
| الميزات |
وزن أخف، ومقاومة داخلية أقل، وتفريغ ذاتي أصغر، ومعدل استخدام أعلى للمواد الفعالة، وقدرة تصميم مرنة مقارنة بالبطاريات ذات الغلاف الألومنيوم. |
| تشغيل حزمة البطارية في درجة الحرارة المحيطة |
-30℃ ~ +60℃ |
| أبعاد حزمة البطارية |
6.4156225 ± 1 مم |
| وقت التخزين |
3-6 أشهر |

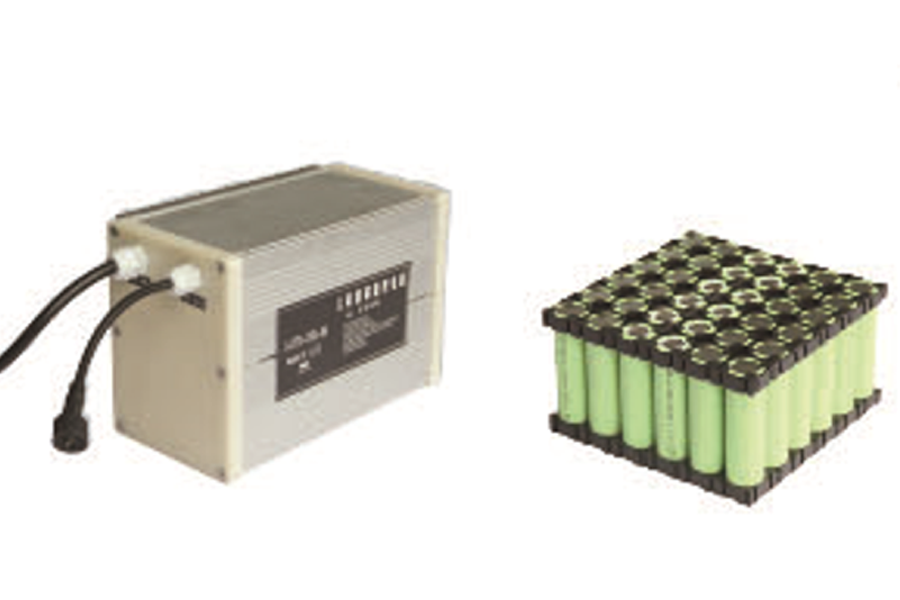

غلاف من سبائك الألومنيوم مع بطاريات أسطوانية
| المعلمة |
مواصفات |
| نموذج |
TYN-LDC-002 |
| نظام |
الكاثود: NCM (نيكل، كوبالت، منغنيز)؛ الخلية: 3.7 فولت، 2500 مللي أمبير/2000 مللي أمبير، 18650 |
| الجهد الاسمي |
12 فولت |
| سعة حزمة البطارية |
10 أمبير - 200 أمبير، قابلة للتخصيص عند الطلب |
| درجة حرارة التشغيل المحيطة |
مناسب للبيئات ذات درجات الحرارة المنخفضة والعالية: -30℃ ~ +60℃ |
| تصنيف مقاوم للماء |
IP67 |
| التحكم الذكي |
التحكم في الإضاءة + التحكم في الوقت، ويدعم إضاءة الفجر ووظيفة توفير الطاقة التلقائية، ويمكنه مراقبة بيانات تشغيل البطارية عبر شبكة WIFI. |
| السكن |
يمكن تكوين السكن الخارجي وفقًا لمتطلبات العميل |
| وقت التخزين |
3-6 أشهر |

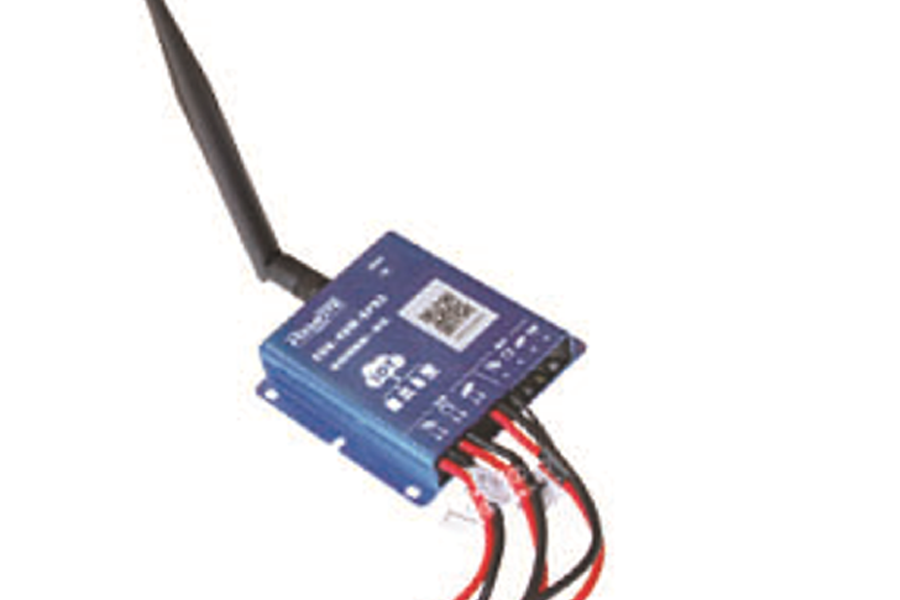

آلة التحكم الذكية المتكاملة لإنترنت الأشياء
الترجمة الإنجليزية
يدمج جهاز التحكم الذكي في التيار الثابت متعدد الإمكانات لإنترنت الأشياء إدارة شحن وتفريغ البطارية الشمسية، ومحرك التيار الثابت لمصادر ضوء LED، ووظائف اتصالات إنترنت الأشياء في وحدة واحدة. يتم تطبيقه بشكل أساسي في أنظمة الطاقة الشمسية خارج الشبكة لمصابيح الشوارع، وإضاءة الفناء، والمراقبة، وإمدادات الطاقة المنزلية، وغيرها من السيناريوهات.
البيانات الضخمة
يتم توصيل وحدة التحكم بمنصة البيانات الضخمة لإنترنت الأشياء، مع إمكانيات جمع البيانات وتخزينها وتحليلها والحوسبة. يمكن تخزين بيانات التشغيل لمدة تصل إلى 5 سنوات، ويوفر تحليل البيانات الضخمة أساسًا رقميًا لتحسين الوظائف وتحسين النظام وتحسين جودة المنتج.
ترقية البرامج الثابتة عن بعد
يمكن ترقية البرامج الثابتة لوحدة التحكم عن بعد، وستقوم الشركة المصنعة بتوفير الصيانة المستمرة بعد بيع المنتج لضمان مواكبة وظائف وحدة التحكم للأوقات. وبالإضافة إلى وظائف مثل عرض الحالة والتحكم فيها عن بعد، يمكن إكمال دعم ما بعد البيع عن بعد، مما يقلل بشكل كبير من وقت وتكاليف ما بعد البيع.
الاستجابة في الوقت الحقيقي
تتمتع وحدة التحكم بقدرة استجابة في الوقت الفعلي مماثلة لتلك الموجودة في الطائرات بدون طيار، مما يوفر تجربة تشغيل سلسة.
إدارة المستخدمين المفتوحة
تم اعتماد هيكل إدارة المستخدمين على شكل شجرة، مما يسمح للمستخدمين بتطوير مجموعات المستخدمين التابعة لهم والحفاظ عليها بشكل مستقل.
دعم متعدد المنصات
يتم دعم منصات التحكم المزدوجة لأجهزة الكمبيوتر والمحطات المتنقلة، مما يضع معلومات الجهاز في متناول يدك في أي وقت وفي أي مكان.
تصميم هيكلي ممتاز
يتميز بهيكل مدمج وحجم صغير ومستوى حماية IP67 وسهولة التركيب، مما يجعله قابلاً للتكيف مع بيئات العمل القاسية المختلفة.
موثوقية عالية
تمت برمجة وحدة التحكم مسبقًا بخطط متعددة لاستكشاف الأخطاء وإصلاحها، ويمكنها حل المواقف غير الطبيعية تلقائيًا دون تدخل يدوي. على سبيل المثال، تحتوي وحدة التحكم على وضعي عمل مزدوجين مدمجين: غير متصل بالإنترنت ومتصل بالإنترنت. في حالة انقطاع الشبكة، يمكن لوحدة التحكم التبديل تلقائيًا إلى الوضع غير المتصل بالإنترنت لمواصلة التشغيل، مما يضمن التشغيل العادي لوظائف المنتج إلى أقصى حد.
ملاحظات الترجمة
تعتمد جميع المصطلحات المهنية التعبيرات القياسية المستخدمة عادة في الصناعات العالمية للطاقة الكهروضوئية وتخزين الطاقة وإنترنت الأشياء، والتي تتماشى مع معايير الوثائق الفنية والتجارية الدولية.
بالنسبة للتعبيرات الصينية المميزة مثل "树状用户管理结构" و"与时俱进"، تتبنى الترجمة عادات التعبير الخاصة بالوثائق الفنية الإنجليزية مع الاحتفاظ تمامًا بالمعنى الأساسي.
وصف اختصار الصناعة: IoT = إنترنت الأشياء، UAV = مركبة جوية بدون طيار، IP67 هو الرمز القياسي الدولي لمستوى حماية الدخول، والذي يتم الاحتفاظ به مباشرة دون ترجمة.

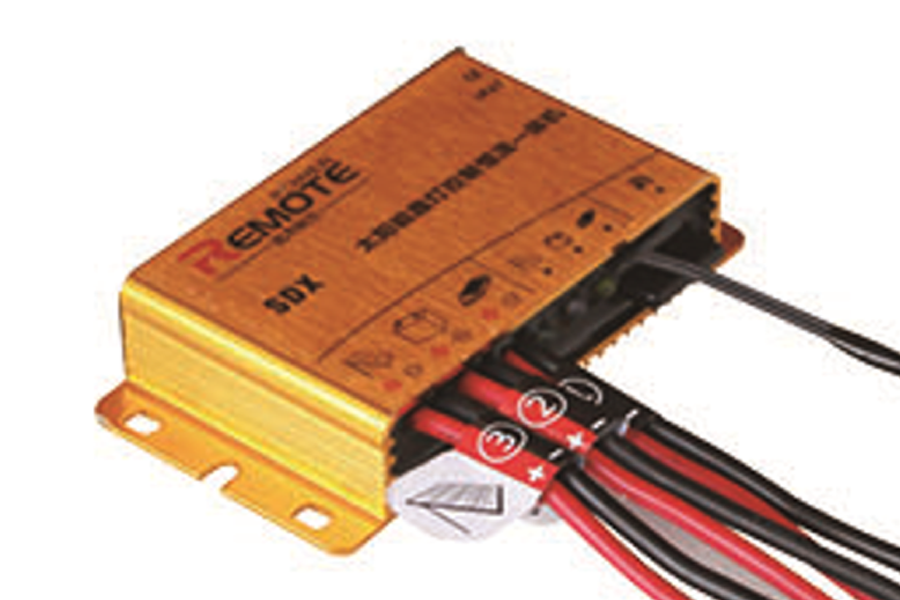

آلة متكاملة للتحكم في مصابيح الشوارع بالطاقة الشمسية من سلسلة Sdx304060 ذات التيار الثابت
الترجمة الإنجليزية
تم برمجته مسبقًا بمنحنيات الشحن والتفريغ ومعلمات الحماية لأنواع مختلفة من البطاريات، ويدعم الرصاص الحمضي والهلام والليثيوم وأنواع أخرى من البطاريات. يمكن تعديل معلمات البطارية عبر جهاز التحكم عن بعد، ويمكن تخصيص منحنى تخفيض الطاقة. بفضل أوضاع التحكم المرنة، فإنه يمنع بشكل فعال انقطاع الضوء الناجم عن فقدان طاقة البطارية.
عملية بنقرة واحدة للدخول إلى وضع السكون منخفض الطاقة للغاية، وهو مناسب للنقل والتخزين لمسافات طويلة. يمكن إيقاظ وحدة التحكم عن طريق جهاز التحكم عن بعد أو التحكم بالضوء.
وهو يدعم وظيفة تحريض جسم الإنسان القابلة للتوسيع، والتي تقوم بتشغيل الضوء عندما يقترب الشخص، وإطفاء الضوء أو تشغيله بقوة منخفضة عندما يغادر الشخص. إن استخدام هذه الوظيفة في أقسام أو فترات زمنية ذات تدفق منخفض للمشاة يمكن أن يوفر الطاقة الكهربائية بشكل فعال.
تعتبر استراتيجية التحكم مرنة: يمكن تعديل مستويات الطاقة للحالات المشغولة وغير المشغولة في فترات زمنية مختلفة بشكل منفصل، ويمكن تنشيط وظيفة تحريض جسم الإنسان في فترات زمنية محددة.
تم تجهيز جهاز التحكم في التيار الثابت لمصباح الشارع الشمسي من سلسلة SDX بوظيفة الاتصال اللاسلكي. ويدعم التحكم عن بعد من خلال غلاف بلاستيكي أو ألومنيوم، مما يلغي الحاجة إلى لوحة مؤشر خارجية ويقلل من معدل الفشل.
تم دمجه مع وظائف حماية متعددة. عندما تحدث ظروف غير طبيعية مثل التوصيل العكسي للوحة الشمسية أو البطارية، أو ماس كهربائي في الحمل، أو دائرة مفتوحة، أو زيادة الطاقة، فقد يؤدي ذلك إلى حماية المعدات ذات الصلة من التلف.
مستوى الحماية: IP67.
ملاحظات الترجمة
تعتمد جميع المصطلحات المهنية التعبيرات القياسية المستخدمة عادة في الصناعات العالمية للطاقة الشمسية الكهروضوئية، والتحكم في مصابيح الشوارع، وتخزين الطاقة، والتي تتماشى تمامًا مع معايير الوثائق الفنية والتجارية الدولية.
بالنسبة للتعبيرات الصينية المميزة مثل "来人亮灯,人走灭灯" و"一键操作"، تتبنى الترجمة عادات التعبير الخاصة بالوثائق الفنية الإنجليزية مع الاحتفاظ تمامًا بالمعنى الوظيفي الأساسي.
وصف اختصار الصناعة: IP67 هو الرمز القياسي الدولي لمستوى حماية الدخول، والذي يتم الاحتفاظ به مباشرة دون ترجمة وفقًا للممارسات العامة للصناعة.
